AW12

Micro module Appareil & Lampe 16A

Fonctions de l'appareil

Le Micro Module appareil AW12 est un petit module qui peut être installé derrière un interrupteur mural ou Bouton Poussoir (à condition de disposer d'un neutre) existant de votre choix ou sur une prise de courant.
Ce Micro module peut être commandé à l'aide du ou des interrupteurs qui lui sont reliés ou par des signaux courants porteurs X10.
Adresse d'usine A1.
FONCTION : ON/OFF et réagis à :
toutes lumières allumées
tous modules éteints
Commandable et programmable à distance par courant porteur.
Allumage manuel sur l'interrupteur d'origine.

Domaines d'applications

Commander à distance des appareils électriques ou lampes.
Allume/éteint des lampes, halogènes, cafetières, chaine Hifi,...
Mettre en marche l'arrosage électrique, etc.
Gérer le chauffage électrique fil pilote 2 ordres (confort/éco) ou Marche/Arrêt.
Commande votre prise de courant à travers un émetteur X10.
Possibilité de branchement avec 2 interrupteurs en va et vient connecté en série ou 2 Boutons Poussoir connectés en parallèle.

Caractéristiques techniques
Puissance : 3600W Secteur : 230V - 50 Hz~ +10% -15% Capacité : Appareil : 3600W Lampe : 2000W Hallogène : 500W B.Tension : 500W Moteur : 3A Charge : 16A Consommation : > 20mA Norme : EN 60669-2-1 :2000 Dimensions : 46 X 46 X 17 mm.

Description de l'installation du module

Installation derrière un interrupteur en pot 65 mm de diamètre & 50 mm de profondeur.

ATTENTION : neutre indispensable et venant du même type de circuit (ne pas effectuer de récupération du neutre d'une prise pour utiliser sur un circuit d'éclairage)
Un neutre rapporté d'une prise proche ne convient pas et fait réagir le différentiel de manière intempestive.

Couper le disjoncteur principal avant toute intervention.

Vérifier que le courant est bien coupé
Otez l'interrupteur d'origine de son pot.
Débrancher votre interrupteur.

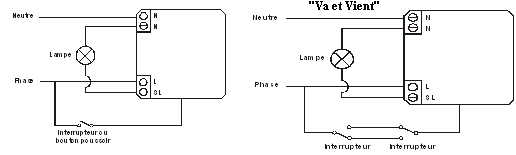

Brancher le micro module AW12 comme indiqué ci-dessous sur les schémas.
Enfoncer correctement le AW12 sans forcer dans le pot (diamètre 65mm & profondeur 50mm). Replacer votre interrupteur d'origine.
Passer à la programmation de ce récepteur en lui donnant une adresse (ex :A2)

Notes supplémentaires

Schéma de câblage avec prise de courant
Dans le cas du montage en prise de courant à la place de la lampe, la sorti de commande forcée doit être isolée.
