AD10

Récepteur télécommandable en tableau électrique pour circuit 16A

Fonctions de l'appareil
MARCHE / ARRET Commandable et programmable à distance par courant porteur. Sélecteur : Marche / Arrêt / Auto + voyant d'état. Fonction télérupteur avec un circuit de boutons poussoir.

Caractéristiques techniques

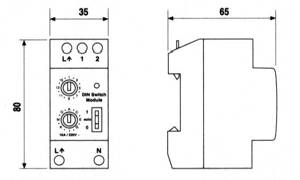

Puissance : 16A Secteur : 230V - 50Hz ~ Capacités : Appareil : 4000W Lampe : 2000W Halogène : 2000W B tension : 2000W Moteur : 3A Charge : 16A Consommation en veille : < 2.5W Dimensions : 80x35x65mm Compatibilité : X10, XDOM, MARMITEK, THOMSON

Domaines d'applications
Gérer le chauffage électrique fil pilote 2 ordres (confort/éco) ou Marche/Arrêt. Commander à distance ou programmer un circuit électrique complet. Commander à distance ou programmer un chauffe eau sanitaire. Programmer l'éclairage de vitrine de magasin.

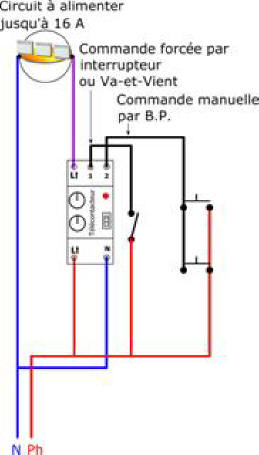

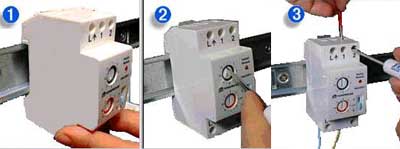

Description de l'installation du module

Couper le courant depuis le disjoncteur principal :
Connecter la phase (L) et le fil neutre (N) aux bornes inférieures du télérupteur.
Connecter le circuit d'éclairage à la borne (L) se trouvant à la partie supérieure du télérupteur.
Si il y a plusieurs boutons pour prendre le relais (ex: interrupteurs) connecter leur câble (en phase) à la borne 2.
En cas d'interruption de type va et vient, connecter leur câble (hors phase) à la borne 1.

La borne 1 du télérupteur est destinée aux interrupteurs de type va et vient.
Le relais est en circuit lorsque la phase est accordée et hors circuit lorsque le raccordement est ouvert.
La borne 2 est destinée aux boutons poussoirs : chaque fois que la phase est activée, le relais change d'état (de la position "Eteinte" à la position "Allumée" ou inversement).

Nota : un courant résiduel sur la phase de contrôle (même faible) suffit à simuler un appui sur un bouton poussoir. Dans ce cas, relayer cette phase.

Notes supplémentaires

Vérifier maintenant le bon fonctionnement du récepteur:

Remettre le courant.
Positionner le télérupteur sur "I" : l'éclairage (ex : l'allumage du vestibule) est maintenant connecté de façon permanente et ne peut être éteint ni par les boutons poussoirs muraux ni par télécommande. Le voyant du télérupteur est éclairé.
Positionner le télérupteur sur "O" : l'éclairage (ex : l'allumage de l'entrée) est maintenant déconnecté de façon permanente et ne peut être allumé par les boutons poussoirs muraux ni par télécommande.
Positionner le télérrupteur sur "Auto" : l'éclairage (ex : l'allumage de l'entrée) peut maintenant fonctionner par les boutons poussoirs muraux. La télécommande est maintenant possible.

L'interrupteur doit toujours être dans la position "Auto" pour que le relais puisse être actionné.

Voltage en alimentation 230 V~+10%, 50 Hz
Courant en alimentation < 20 mA
Capacité 2000W (lampes à incandescence)
3A (moteur)
16A (charge résistive) Emission CEM Norme EN 50081-1
Immunité CEM Norme EN 50082-1
Sensibilité du signal 15 mVpp min., 50 mVpp max. à 120 KHz
Impédance en entrée > 180 Ohm (L-N) à 120 KHz
Connexion bornes à vis pour phase, neutre, phase active, contrôle
Température ambiante -10° C à + 40° C (fonctionnement)
-20° C à + 70° C (stockage)
