FD10

Filtre Rail-Din

Fonctions de l'appareil

Ce module X10 RAIL-DIN a plusieurs fonctions. Il empêche les signaux X10 sur le courant porteur de sortir de votre habitation pour perturber une autre installation, il supprime les interférences venant de l'extérieur comme des parasites, des ordres X10 d'une installation voisine mais il n'interdit pas l'arrivée des signaux courant porteur d'EDF comme le tarif Jour/Nuit, Tempo, l'EJP.

Ce module s'installe dans un tableau électrique, qui contient généralement les fusibles de l'habitation et le disjoncteur principal. Ce module est normalisé, permettant de s'installer trés facilement.

Domaines d'applications

Dans le cas oů votre installation a des comportements bizarres, que les lumières s'allument ou s'éteignent toutes seules par exemple, vous avez alors des interférences venant de l'extèrieur par votre courant. Il est alors judicieux d'installer ce module dans votre tableau électrique pour filtrer et corriger ce problème.
Dans le cas de la proximité d'usines utilisant des machines fortement perturbatrices sur le réseau électrique, ce module fiabilisera votre installation.

Caractéristiques techniques

Secteur : 230V - 50Hz ~
Ampérage maxi : 63A
Fréquence filtrée 120kHz
Largeur de bande du filtre : 5kHz min. (3dB)
Affaiblissement en amont :

20dB min. à 0A
15dB min. à 63A

Affaiblissement en aval: 15 db min.
Impédance en entrée : 20 Ohm min. à 120kHz

Emission CEM : norme EN 50081-1
Immunité CEM : norme EN 50082-1

Connexions bornier à vis 3mm˛
Température ambiante :

-10°C à +50°C (fonctionnement)
-20°C ) +70°C (stockage)

Description de l'installation du module

Notes supplémentaires

Il doit être placé après le disjoncteur differentiel de l'habitation et avant les disjoncteurs.

Connecter la phase en entrée sur la borne L "FLECHE VERS LE HAUT".
Connecter le neutre, de couleur bleu, à la borne N.
Connecter la borne L "FLECHE VERS LE HAUT" sur la phase de sortie qui va aux fusibles de votre installation.
PS: Dans les tableaux électriques français, ce module se monte la tête en bas.

Les sources passives d'interférence (appareils à transistors parallèles) créent des atténuations du signal courant porteur, dans la majeure partie des cas. Les récepteurs électroniques des modules sont suffisamment sensibles pour lire, de façon fiable, les signaux atténués.
Les sources actives d'interférence viennent d'appareils qui ne disposent pas d'une suppression d'interférences dans les normes. Du fait qu'ils transmettent des signaux haute fréquence, ils provoquent des interférences dans les réseaux de distribution d'électricité.

Perturbations transportées de l'extérieur à l'intérieur du réseau (voisins/installations industrielles) : elles sont supprimées par le filtre de phase.
Perturbations générées à l'intérieur du réseau (ballast de fluos, appareils électroménagers très parasiteurs : elles sont supprimées par le filtre / coupleur de phase.
Les systèmes de communication sans fil utilisant le principe de transmission du signal par courant porteur seront à proscrire. Les interférences restantes, qui sont générées à l'intérieur du réseau de la maison, sont sans importance car les techniques de filtrage dynamique du système assurent une fiabilité maximum.

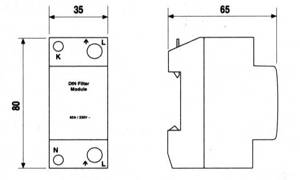

L (partie inférieure) pour l'entrée de la phase.
N pour le fil neutre.
L (partie supérieure) pour la sortie de la phase.
K Répéteur non utilisé.
