SM10

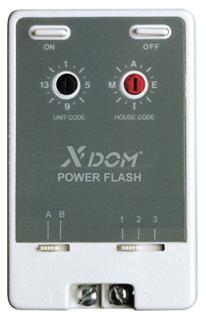

Capteur - PowerFlash

X10E SECTEUR
Fonctions de l'appareil
C'est un capteur d'ordre qui retransmet l'information au format X10.
Cet appareil sert à transmettre une information binaire électrique (contact ou tension en entrée) à un périphérique compatible X10 par l'intermédiaire de la conversion en ordre sur courant porteur.

Il fonctionne suivant plusieurs modes:
  1. il envoie TOUTES LUMIERES ON pour un groupe de lampes suivi d'un ordre ON pour un appareil spécifique (code règlé sur l'unité) quand un contact est détecté aux bornes de l'appareil. A la fin du contact, un ordre OFF est envoyé à l'appareil, les lampes restes allumées.
  2. il envoie des ordres faisant clignoter le groupe de lampes et un ordre ON sur l'appareil. A la fin du contact, l'appareil reste en marche.
  3. celui qui est le plus utilisé, l'interface envoie un ordre ON quand un contact est détecté, suivi d'un ordre OFF quand le contact se termine.

Les ordres X10 peuvent servir pour commander n'importe quel appareil compatible X10. Ce module possède des touches de test en façade pour la mise au point des applications.
Il possède un bornier d'entrée intégré dans son boitier pour raccorder le signal (ouverture de porte, ...) et se branche sur une prise électrique pour envoyer le signal à un périphérique X10.

Liens à suivre
Coffret domotique et sécurité KDS3 Console SC15 module TM13

Domaines d'applications
  1. Permet de créer son propre système de sécurité.
  2. Permet d'arrêter les sources sonores (TV, HiFi, ...) quand le téléphone ou la sonnerie de la porte d'entrée sonne.
  3. Permet de détecter l'ouverture d'une porte (par exemple de votre magasin) et de déclencher une action (par exemple une sonnerie).
  4. Vous préviens de l'ouverture de la porte de garage.
  5. Sert à détecter un incendie, une inondation, ... (avec les détecteurs adéquates branchés sur le bornier).

Caractéristiques techniques
Voltage en alimentation : 230 V~ +10 % / -15% 50 Hz
Information d'entrée 6-18V AC / DC ou Audio micro
Puissance d'émission 2,5 Vpp min. à 120 kHz
Température ambiante : -10° C à +50° C (fonctionnement), -20° C à +70° C (stockage)
Dimensions :
Largeur x hauteur x profondeur 55 x 90 x 38 mm

Description de l'installation du module
Activation de la telecommande :
Appuyer sur le bouton armer jusqu'à ce que la Led de contrôle s'allume. Mettre le curseur (5) dans la position SEC ( pour SECURITE );le code Maison ou sélecteur (6) de la télécommande doit être impérativement identique au code maison de la console et de tous les modules domotique

Notes supplémentaires
1 Panique :
en appuyant sur ce bouton, l'alarme se déclenche immédiatement

2 Contrôle LED :
s'allume quand la télécommande transmet des signaux ( c'est à dire chaque fois que l'on appuie sur un bouton ) lorsqu'elle s'allume faiblement, il convient de changer les piles

3 Touches de commandes :
pour commander le système d'alarme et les modules domotique X10

4 Touche de luminosité :
pour le réglage de l'intensité des lumières qui sont branchées sur les modules récepteurs lampes .par exemple : Activez le module en appuyant sur la touche Marche correspondant à son n° d'adresse et variez l'intensité de la lampe branchée à ce module avec la touche luminosité ( + plus clair - plus sombre) .

5 Sélecteur de mode :
en modifiant la position du curseur , on peut changer la fonction des touches de commande (par exemple : position 1 pour faire fonctionner les touches domotique 1 à 8 , en position 2 pour faire fonctionner les touches domotique 9 à 16 position 3 position de sécurité pour armer désarmer le système d'alarme )

6 Sélecteur code maison :
adressage d'un code maison au système . tous les modules du système doivent être positionnés sur la même adresse n

7 Répertoire de 1- 16 :
écrire pour mémoire les applications que vous avez définies exemple : 1 = lampe de salon 2 = chaîne hifi 3 = lumière de jardin etc ... pour info : le compartiment piles est situé à l'arrière de la télécommande.
