Oxance PCLNet - (Marque disparue en 2006)


Adaptateur PCLNet Ethernet
Aprés avoir installé le module Ethernet sur le switch, nous devons le tester sur un ordinateur. L'installation est extrement simple car il suffit de brancher le c�ble réseau d'un coté, et de connecter le PCLNet sur une prise de courant. La configuration du réseau, (protocole), se fait sur la connexion réseau habituel. Si on doit utiliser le cryptage de données il faut installer "l'outil de configuration PLCNet".
4 LEDs indiquent l'etat de l'adaptateur :
- On
- Activité sur le réseau éléctrique
- Colision
- Activité sur le port Ethernet

Une fois connécté sur une prise de courant, le module cherche les autres éléments PCLNet sur le réseau éléctrique.
Adaptateur USB
Adaptateur PCLNet Ethernet

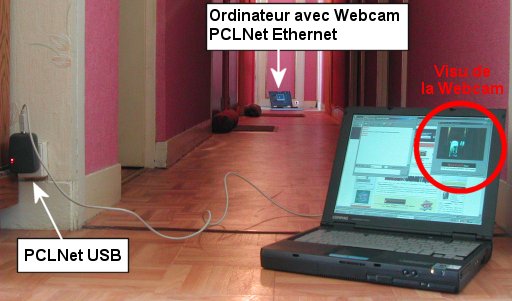

Il a trouvé notre adaptateur USB conncté à l'autre bout du couloir et nous avons pu échanger des fichiers et diffuser notre webcam :

Configuration standart en CPL
Webcam à 15 mètres

Nous avons testé ça pour le "fun", car on ne peux pas dire qu'il s'agisse d'une application réelle et utile. Par contre, installer une caméra IP autonome qui diffuse la vidéo sur tout le réseau éléctrique ça deviens interressant. De multiples applications sont possibles (contr�le, sécurité, webcam, etc.). Pour ce test nous avons utilisé une caméra Axis 2100, (image 1), sur un trépier, qui film le parking, (image 2), puis branchée sur le réseau éléctrique par l'adaptateur Ethernet, (image 3).
De n'importe où dans l'appartement, via l'adaptateur USB, nous avons pu visionner le parking avec un flux constant de 20 image par secondes dans sa résolution maximale, (640x480), en compression moyenne, (image 4).
Caméra AXIS A la fenêtre Adaptateur USB
Affichage AXIS sur navigateur IE

C'est avec ce test que nous avons rencontré un problème auquel nous n'avions pas pensé plus t�t. L'adaptateur monopolise une prise de courant, nous avons d� alimenter la caméra en utilisant une prise plus loin dans la pièce ou utiliser une multiprise.

Ce problème est valable également pour le PCLNet USB bien entendu. Il faudrais que les modules fassent "bypass" pour pouvoir brancher derrière un autre appareil. Surtout avec le module Ethernet qui est assez encombrant. Mis sur une multiprise, il deviens vite gênant.
Mis à part ce problème, l'adaptateur fonctionne à merveille. Son avantage est la simplicité de configuration : il n'y a rien à faire ...
